Béton radier: avantages, utilisation et mise en œuvre

Le 7 janvier 2025 - ⏱️️ 8 min

Le béton radier est une dalle de béton armé, coulée directement sur le sol, qui assure une fondation stable pour l'ensemble de la construction tout en servant de plancher bas. Coulée directement sur le sol, qui sert de fondation pour une construction. Il a pour rôle de répartir les charges de la structure sur le sol, assurant ainsi une assise stable et uniforme pour l'ensemble du bâtiment.

1. Qu'est-ce que le béton radier ?

1.1. Définition

Le radier est une fondation superficielle sous forme de plateforme maçonnée servant de base pour un bâtiment. Le complexe type "radier" comprend deux couches de grave-ciment, puis une couche de Béton de propreté, recouverte d'une couche bitumeuse et enfin de béton armé à 110 kg/m3. Ce système permet de répartir les charges sur un sol peu stable.Le radier se présente sous la forme d'une dalle en béton armé d'une épaisseur comprise entre 20 et 35 cm. Le radier fonctionne de manière inversée par rapport à une dalle ou un dallage classique. Il nécessite ainsi un renfort en béton armé sur sa partie supérieure, notamment entre les murs.

Il existe 4 types de radiers :

1. Radier plat : Le plus utilisé, adapté aux constructions légères où les porteurs verticaux reposent directement sur la dalle.
2. Radier nervuré : Composé de poutres croisées pour renforcer la dalle, recommandé lorsque la dalle plate n’est pas assez rigide pour supporter de lourdes charges.
3. Radier champignon : Composé de poteaux et de chapiteaux pour mieux répartir les charges. Il est plus imposant.
4. Radier voûté : Formé de voûtes, de poteaux et de tirants en acier. Les voûtes supportent des efforts de compression sans flexion.

1.2. Les avantages du béton radier

Le béton radier, également appelé radier général ou radier d'une fondation, est une solution couramment utilisée dans la construction en raison de ses nombreux avantages. Voici quelques-uns des principaux avantages du béton radier :

 Répartition des charges

• Équilibre de la pression : Le béton radier répartit uniformément les charges du bâtiment sur une grande surface, ce qui réduit le risque de tassement différentiel du sol.

 Adaptabilité aux sols faibles

• Stabilité : Il est particulièrement efficace sur des sols de faible portance, car il permet d’adapter la fondation aux variations de capacité portante du terrain.

 Construction rapide

• Gain de temps : Le radier peut être coulé sur une seule opération, ce qui réduit le temps de construction par rapport aux fondations classiques qui nécessitent plusieurs étapes.

 Réduction des coûts

• Économie de matériaux : En utilisant plus de béton sur une surface plus large, les besoins en pieux ou autres systèmes de fondation peuvent être réduits, ce qui peut entraîner des économies de coûts.

 Minimalisation des mouvements

• Limitation des fissures : Sa surface continue limite les possibilités de fissures dues à des mouvements du sol ou des variations climatiques.

 Isolation thermique

• Amélioration de l'isolation : Le radier peut contribuer à une meilleure isolation thermique des bâtiments, lorsqu'il est combiné avec des matériaux appropriés.

 Offre de surfaces utilisables

• Aménagement flexible : Il crée une base solide qui peut également être utilisée pour des espaces de stationnement ou d'autres aménagements extérieurs.

 Application dans divers types de projets

• Polyvalence : Utilisé dans de nombreux types de constructions, du résidentiel à l'industriel, le radier s’adapte à différents besoins architecturaux et techniques.

2. Pourquoi réaliser un radier ?

Un radier est justifié lorsque les semelles continues ou isolées deviennent trop larges en raison de plusieurs facteurs, notamment la faible capacité portante du sol, des charges élevées du bâtiment, le rapprochement des poteaux, ou encore la nécessité de fonder à une profondeur importante pour atteindre un sol résistant.

Les principales situations où un radier est nécessaire incluent :

• La construction sur des sols de mauvaise qualité (terrains instables, argileux) ou en zone inondable.
• Lorsque la portance du sol est insuffisante pour utiliser des semelles, ou lorsque le sol résistant est trop profond pour des pieux.
• Pour répartir les charges sur une plus grande surface, notamment pour des bâtiments ou ouvrages fortement chargés.
• Dans des cas spécifiques comme la construction d'une piscine, où le radier sert de dalle pour supporter le poids de la piscine.

3.Quelle différence entre radier, dallage et dalle portée ?

Les termes radier, dallage et dalle portée sont souvent utilisés de manière interchangeable, mais chacun désigne une structure bien spécifique.​​​​​​​

• Radier : Il s'agit d'un ouvrage de fondation constitué d'une forte densité d'armatures, d'une épaisseur minimale de 15 cm, et directement posé sur le sol. Les murs du bâtiment viennent reposer sur cette structure.

• Dallage : C'est un ouvrage de surface de plancher, avec une faible densité d'armatures. Il est également porté par le sol, mais peut être ou non solidaire des murs.

• Dalle portée : Ce type de dalle est aussi une surface de plancher avec une faible densité d'armatures (12 à 15 cm d'épaisseur), mais elle repose sur des fondations périphériques et est systématiquement solidaire des murs.

4. L'épaisseur d'un béton radier?

Pour un béton radier, une épaisseur minimale de 15 cm est recommandée. L’excavation, qui consiste à creuser la fouille destinée à accueillir le radier, nécessite une profondeur généralement comprise entre 25 et 30 cm. Pour cette étape, il est conseillé d'utiliser un engin de terrassement, tel qu'une pelleteuse, afin de garantir une exécution rapide et efficace.

5.Les étapes de réalisation d’un béton radier ?

3.1. La préparation du sol

La construction d’un radier est une étape essentielle pour assurer la stabilité d’un bâtiment. Voici les étapes clés à suivre :

Étude de sol

Avant de réaliser un radier, il est essentiel de commencer par une étude de sol. Celle-ci permet de déterminer les besoins spécifiques en fonction du type de sol et du projet de construction. Un bureau d’études spécialisé fournira ainsi des recommandations sur les dimensions appropriées du radier et son ferraillage.

L’objectif de cette étude est d'assurer un dallage qui ne risque pas de se fissurer et de garantir la stabilité de la structure.

Délimitation

Les zones d’intervention doivent être délimitées avec des piquets et des cordeaux pour assurer une préparation précise du chantier.

Excavation du sol

Le terrassement doit être effectué en creusant le sol, afin de préparer une base solide sur un sol dur pour accueillir le radier.

Mise en place des canalisations

N'oubliez pas de prévoir l'installation de toutes les canalisations nécessaires pour les raccordements de la maison.

Pose de semelle filante

Les semelles filantes doivent être posées pour supporter le poids des murs de la maison.

Pose de parpaing

Pour réaliser le coffrage du radier, des parpaings doivent être disposés tout autour de la surface à bétonner.

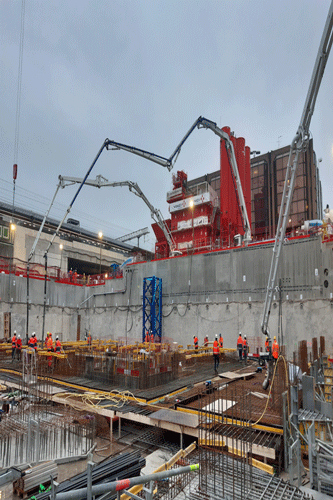

                                                                                                                            Coulage Radier Tour to Lyon

Pose d’une couche de cailloux et sable

La couche de drainage, également appelée hérisson ou couche de forme, est constituée de tout-venant et de sable. Elle permet d'évacuer l'eau et de la drainer hors du radier. Cette couche doit être compactée pour garantir une bonne efficacité.

Pose d’un film polyane

Un film polyane est posé sur toute la surface du radier pour empêcher les remontées d’eau par capillarité.

Ferraillage de la dalle

Un treillis soudé en acier (ou en fer) est installé pour renforcer le béton, créant ainsi un béton armé. Ce treillis est posé sur des cales pour ne pas entrer en contact avec le géotextile.

Pose d’un joint de dilatation

Si la surface du radier dépasse 15 m², un joint de dilatation doit être posé pour permettre l’expansion et la contraction du béton sans fissures.

Coulage de la dalle de béton

Une fois le béton préparé, il est coulé sur la surface en veillant à bien enrober le ferraillage. Le béton doit ensuite être tiré à la règle, taloché et lissé. Un produit de cure est appliqué pour former une pellicule étanche à la surface du béton, le protégeant de la dessiccation et évitant l'évaporation de l'eau durant plusieurs jours.

Durcissement du béton

Le béton nécessite un délai de 24 à 48 heures pour un durcissement initial, mais il faut attendre 28 jours pour un séchage complet, afin d’obtenir une solidité optimale.

6.Combien coute la construction d'un radier ?

Le volume de béton commandé

• Celui-ci dépend de la superficie et de l’épaisseur du radier.
• Le prix du béton varie selon la centrale de commande et les équipements nécessaires à son acheminement (tapis, pompe…).
• Par exemple, un supplément pour tapis peut atteindre 250 €.
• En général, le béton de fondation coûte environ 90 € TTC/m³, sans oublier les frais de livraison sur le chantier.

Le prix des outils et équipements

• Sable et graviers pour hérisson : environ 2,5 € pour 35 kg.
• Film polyane : environ 25 € pour 35 m².
• Treillis soudé : entre 3 € et 15 € pièce.
• Règle de maçon : environ 10 € pour 2 m.
• Location d’une pelleteuse : environ 200 €/jour pour une mini-pelle avec une profondeur de fouille de 1,50

Conclusion

Le béton radier s'affirme comme une solution de fondation efficace et polyvalente, adaptée à une variété de conditions de sol et de types de constructions. Grâce à sa capacité à répartir uniformément les charges, il réduit les risques de tassement différentiel et améliore la stabilité des structures, en particulier sur des sols de faible portance. Son installation rapide et son potentiel d'économies de coûts en font un choix privilégié dans le domaine de la construction. En outre, sa flexibilité d'application et sa contribution à l'isolation thermique renforcent son attrait.

Cependant, l'usage du béton radier requiert une étude attentive des caractéristiques du site et des exigences spécifiques du projet pour maximiser ses avantages.

Ce qu'il faut retenir

Le béton radié est une dalle de fondation réalisée directement sur le sol, utilisée pour répartir les charges d’une construction sur une large surface. Il est particulièrement adapté aux sols peu porteurs ou instables, offrant une grande stabilité et prévenant les risques de tassement différentiel. Le béton radié peut être de différents types, tels que plat, nervuré, champignon ou voûté, chacun ayant des caractéristiques spécifiques pour répondre aux besoins de résistance et de répartition des charges. Ce type de fondation est essentiel pour les constructions lourdes ou dans des zones où les conditions du sol sont complexes.
